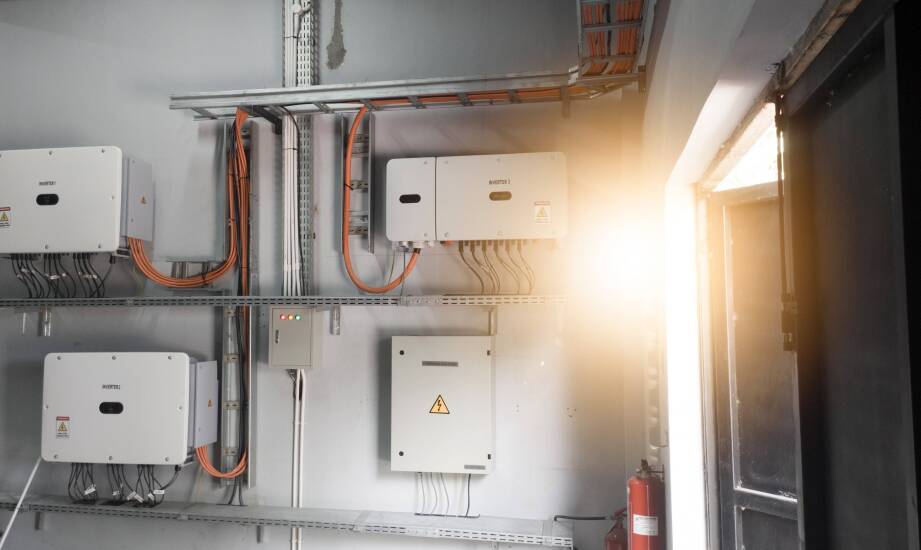

Dlaczego projekt instalacji w hali produkcyjnej musi łączyć zasilanie maszyn, dane i bezpieczeństwo

Awaria zasilania w hali produkcyjnej o powierzchni 2000 metrów kwadratowych potrafi w ułamku sekundy zatrzymać cały proces technologiczny. Nagle gaśnie światło, stają frezarki o mocy 11 kW, a kamery monitoringu tracą obraz. Systemy biurowe i sieć transmisji danych przestają odpowiadać. Jeden uszkodzony przewód lub przeciążony obwód w rozdzielnicy wywołuje wielogodzinny przestój linii produkcyjnej. Taki scenariusz boleśnie uświadamia konsekwencje błędów popełnionych na etapie planowania układu zasilania. Zintegrowane podejście do tworzenia dokumentacji musi uwzględniać nie tylko przesył energii do maszyn, ale także stabilną pracę sieci teletechnicznej oraz systemów bezpieczeństwa.

Przeczytaj również: Nowoczesne okna dla domu - przegląd propozycji

Dane i parametry decydujące o stabilności zasilania

Zbieranie informacji o procesie technologicznym

Inżynier przygotowujący dokumentację potrzebuje precyzyjnych informacji o procesie technologicznym. Podstawę stanowi szczegółowa dokumentacja techniczna każdej maszyny mającej pracować w obiekcie. Należy dokładnie określić docelowe rozmieszczenie sprzętu oraz parametry jego pracy ciągłej. Braki w tych informacjach prowadzą zazwyczaj do znacznego niedoszacowania obciążeń. Właściwie opracowany projekt instalacji elektrycznej uwzględnia również warunki środowiskowe panujące w danym sektorze. Wizja lokalna lub analiza założeń architektonicznych pozwala ocenić poziom pylistości i wilgotności. Norma PN-HD 60364-4-41 ściśle określa zasady ochrony przeciwporażeniowej, które wymagają dopasowania osprzętu do specyfiki konkretnej strefy roboczej.

Przeczytaj również: Czym powinny cechować się funkcjonalne okna dachowe?

Prądy rozruchowe i planowanie rezerwy mocy

Zasilanie ciężkiego parku maszynowego zmusza do analizy zjawisk zachodzących podczas uruchamiania urządzeń. Silniki klatkowe generują w tym momencie bardzo wysokie prądy rozruchowe. Wartości te przewyższają prąd znamionowy od sześciu do nawet dziewięciu razy. Uruchomienie kilku dużych jednostek jednocześnie wywołuje gwałtowne spadki napięcia w całej sieci. Specjaliści z firmy Elix zabezpieczają takie obwody odpowiednio dobranymi aparatami, stosując na przykład wyłączniki nadprądowe S303C50 dla urządzeń o mocy 25 kW. Niezbędnym krokiem jest także zostawienie przynajmniej dwudziestoprocentowej rezerwy mocy w stosunku do sumy obciążeń. Obwody dzieli się na mniejsze grupy obsługujące osobno oświetlenie, gniazda ogólne oraz sprzęt produkcyjny. Taki podział ogranicza ryzyko awarii kaskadowych i ułatwia późniejsze prace serwisowe.

Przeczytaj również: Stolarka drzwiowa dla domu - co warto wiedzieć?

Integracja systemów wokół spójnej infrastruktury

Połączenie sieci LAN z monitoringiem obiektu

Nowoczesny zakład dzieli się najczęściej na sekcję czysto produkcyjną oraz zaplecze biurowe. Obie te przestrzenie łączy okablowanie strukturalne oparte na skrętce ekranowanej układanej w topologii gwiazdy. Taka architektura fizyczna gwarantuje stabilną komunikację między serwerownią a punktami końcowymi. Systemy telewizji przemysłowej CCTV korzystają obecnie z przesyłu zasilania i obrazu jednym przewodem roboczym. Kamery wymagają wyznaczenia stabilnych punktów PoE, co eliminuje konieczność prowadzenia podwójnych tras kablowych pod sufitem. Projektanci wyznaczają bezkolizyjne korytarze dla tras prądowych i sygnałowych, aby pole elektromagnetyczne nie zakłócało transmisji danych. Prawidłowa koncepcja rozdzielnic uwzględnia miejsce na moduły zasilające urządzenia teleinformatyczne. Wykonywanie instalacji przemysłowych na terenie województwa mazowieckiego dowodzi, że zunifikowane podejście do sieci słaboprądowych i silnoprądowych zdecydowanie przyspiesza końcowe odbiory techniczne.

Skutki nieprawidłowego wydzielenia stref zasilania

Błędy w wydzielaniu stref zasilania prowadzą do konkretnych problemów eksploatacyjnych. Chaos w dokumentacji technicznej ukazuje swoje konsekwencje podczas pierwszej poważnej usterki. Najczęstsze efekty niedokładnego planowania to:

• całkowite odcięcie zasilania całej nawy z powodu zwarcia w jednym niewielkim silniku,

• trudności z szybką identyfikacją uszkodzonego obwodu na błędnie opisanej tablicy,

• brak możliwości podłączenia nowych maszyn bez kosztownej wymiany głównych przewodów,

• nieustanne wyzwalanie zabezpieczeń różnicowoprądowych przez naturalne, sumujące się upływy prądu.

Norma PN-HD 60364-6 obliguje wykonawcę do przeprowadzenia rygorystycznych prób przed oddaniem układu. Wykrycie strukturalnych wad rozdzielnic w momencie pomiarów odbiorczych oznacza często konieczność kucia posadzek lub demontażu sufitów.

Kompletna dokumentacja wykonawcza porządkuje znacznie więcej niż tylko fizyczny układ przewodów na ścianach budynku. Właściwe rozplanowanie tras kablowych i zapasów mocy zapewnia zakładowi ogromną elastyczność na nadchodzące dekady pracy. Zmiana parku maszynowego czy rozbudowa systemu kamer nie wymaga wtedy ingerencji w strukturę nośną hali. Przewidywanie problemów technicznych przed wbiciem pierwszej łopaty bezpośrednio obniża łączne koszty eksploatacji całego obiektu przemysłowego.
